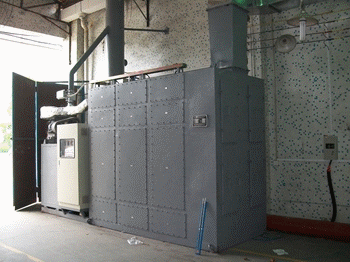

大气污染治理设备－－FTX型挥发性有废气（VOCs）净化装置
|
 |
|
 |
 本装置将预过滤+活性炭纤维吸附+催化燃烧再生多种工艺复合，同时将主体设备与引风机、控制箱采用统一机架组装在一起的一体化有机废气净化设备，使用于涂料、家电、家具、制鞋、制罐、印刷、木地板、汽车、摩托车等行业废气治理，最常见的污染物为苯、甲苯、二甲苯、苯乙烯、香蕉水、乙酸乙酯、丙酮等。
本装置的主机-活性炭纤维吸附装置设置有若干个独立的吸附脱附室（一下称为吸附室），每一吸附室内装有一定数量的活性炭纤维吸附筒。吸附室进风口与预滤室连通，出风口与引风机连通，穿过吸附层，再由内筒经出口离开吸附室，在这过程中污染物被活性炭纤维表面丰富的微孔吸附，废气得以净化。吸附室也连接了催化燃烧装置，通过PLC控制系统及四通阀，先将一个达到饱和的吸附室离线吸附，解吸后的高浓度有机废气进入催化燃烧装置，有机污染物在催化剂的作用下低温燃烧分解为二氧化碳和水，解吸气加鲜风后作为脱附热气，再对下一饱和的吸附室进行吸附，如此往复循环，实现连续运行。
本装置采用了最先进的活性炭纤维吸附技术，贵金属Pd，Pt等为主要活性组分催化剂技术和PLC控制技术。
本装置具有多项专利:
发明专利：ZL200610037174.0
实用新型专利：ZL200620063294.3
本装置的先进性：
1、节省能源、节省投资、节省运行费、节约用地；
2、净化效率高，无二次污染；
3、自动化运行；
4、运输安装方便快捷；
5、吸附层阻力小，脱附速度快，操作安全。 |
产品规格表
型号 | 处理风量 m3/h | 外形尺寸 m | 运行功率 kw | 压缩空气消耗 m3/min | 吸附筒数量 | 吸附筒内口流速 m/s | 主阀直径mm | 主阀流速 m/s | FTX-7.5 | 7500 | 5*1.7*2.8 | 12.4 | 0.1 | 24 | 6.8 | 200 | 13.2 | FTX-10 | 10000 | 5.4*2.*2.8 | 14.4 | 0.1 | 36 | 6 | 240 | 12.3 | FTX-15 | 15000 | 5.8*2.1*2.8 | 22.25 | 0.1 | 48 | 5.9 | 300 | 11.8 | FTX-20 | 20000 | 6*2.4*3 | 22.25 | 0.1 | 60 | 6.3 | 325 | 13.4 | FTX-25 | 25000 | 7.9*2.6*3.2 | 32.4 | 0.18 | 60 | 4.4 | 376 | 12.5 | FTX-30 | 30000 | 8.1*2.8*3.3 | 37.3 | 0.18 | 60 | 5.3 | 420 | 12 |
|
|
|
